Solaranlage in Betrieb nehmen
Unsere Solaranlage wird gestartet.
Seither wird unser Brauchwasser durch die Sonne erwärmt...(bei
den miserabelen Wetterbedingungen Anfang August 2005,
im Osnabrücker Land, waren wir dennoch froh, dass
wir unser Wasser auch mit unserem Kamin
aufheizen können). Die Gasheizung blieb trotzdem
aus.
|
Eine Solaranlage hilft Energie zu sparen |
|
Befüllen der Solaranlage
Ein Gemisch aus Frostschutz und Wasser
wird in die Solaranlage gepumpt. ACHTUNG: Die Kollektoren müssen kalt sein. |
Befüllen der Solaranlage mit Solarflüssigkeit (Wasser und Frostschutz)
|
|
Anschluss der Steuerung und der
Sensoren. Elektroinstallationen sind eine Sache
für den Fachbetrieb.
Hier die Beschreibung
wie die Steuerung der Solaranlage angeschlossen wurde.
|
Steuerung der Solaranlage anschließen |
|
Rohrleitungen der Solaranlage isolieren. Sowohl Vorlauf als auch Rücklauf
zwischen Solarkollektoren und Pufferspeicher mussten
mit geeigneter Isolierung versehen werden. Auf dem Bild
rechts kann man übrigens sehen was passiert wenn
die Isolierung nicht für hohe Temperaturen geeignet
sind - sie schmilzt....
Hier
also eine Beschreibung zum isolieren von Vor- und Rücklauf der Solaranlage
Wir empfehlen übrigens fertig
isolierte Kupferrohre für Solaranlagen. Die gibt
es von der Rolle (Vor- und Rücklauf parallel und
Fühlerleitung gleich dabei).
|
Vor- und Rücklauf richtig isolieren
|
Für alle die eine Solaranlage planen, oder sich erstmal
über mögliche Funktionsweisen informieren wollen.
Hier etwas Theorie zur Funktionsweise von Solaranlagen. |
|
|
Nachdem alle Verbindungen zwischen Kollektoren der Solaranlage,
Pumpengruppe und Puffer hergestellt waren, haben wir
das gesamte System auf Dichtheit überprüft.
Solaranlage incl. Vor- und Rücklauf, Wärmetauscher und Pumpengruppe auf Dichtheit prüfen.
|
Dichtheit des Systems prüfen |
|
Solarkollektoren installieren. Wir haben das
Wochenende genutzt um die Solarkollektoren auf dem Dach
zu installieren.
Hier
die Beschreibung zum Solarkollektoren selbst installieren.
-
Details Kollektorbefestigung
-
Details Anschluss Vor- und Rücklauf
|
|
|
Da wir das Lötgerät schon da hatten, haben
wir den Brauchwassermischer, der als Verbrühschutz
dient, gleich mit eingebaut.
Hier
die Beschreibung zum Verbrühschutz einbauen.
|
|
|
Die Kupferrohre zwischen Pumpengruppe und Solarwärmetauscher
und die Leitungen zum Dach sind verlegt. Die Rohrisolierungen
wollen wir erst anbringen nachdem die komplette Anlage
installiert ist und die Dichtheit aller Verbindungen
überprüft ist.

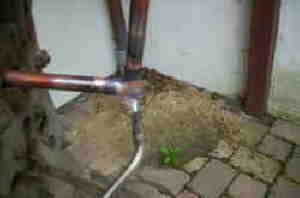

Hier
eine Beschreibung zum Hartlöten von Kupferrohren.
|
|
|

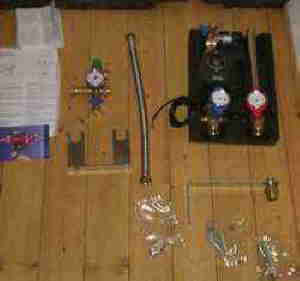

Wir haben das Wochenende genutzt um die ersten Bauteile
der Solaranlage aufzubauen. Zuerst haben wir die vormontierte
Pumpengruppe und das Ausdehnungsgefäß installiert
und die Pumpengruppe mit 18mm Kupferrohr mit dem Solarwärmetauscher
im Puffer verbunden. ACHTUNG: Aufgrund der zu
erwartenden hohen Temperaturen haben wir die Kupferteile
durch Hartlöten miteinander verbunden. Hier erneut der Hinweis auf den Fachbetrieb!!!!
Hier
die Beschreibung der Installation der Pumpengruppe.
|
|
|
Unsere Solaranlage wurde bereits 2 Tage nach Bezahlung
in einer Gitterbox durch eine Spedition geliefert. Alle
Teile waren vorhanden und die Verpackung war an keiner
Stelle beschädigt. Superschnelle und zuverlässige
Lieferung. Klasse.
Wir haben heute unsere Solaranlage bestellt und das
Geld auf den Weg geschickt. Wir
sind sehr gespannt wann die Anlage geliefert werden
kann. Einen Verbrühschutz für die Warmwasserleitung
haben wir gleich mit bestellt - die Warmwassertemperaturen
können sehr hoch werden.
|
 |
| In den bestehenden Pufferspeicher war zunächst ein
Solarwärmetauscher einzubauen. Unser Pufferspeicher
faßt 780 Liter. Hier
die Beschreibung wie der Solarwärmetauscher in den
Pufferspeicher eingebaut wurde. |
 |
| Anfang Mai haben wir die Bewilligung
der BAFA erhalten. 8,8 m² Kollektorfläche werden
mit 990.- € bezuschußt (je angefangenen m²
gab es 110.- € Zuschuß). |
|
