Solaranlage selber installieren

Anschluss der Leitungen an die Kollektoren



Im Lieferumfang waren alle für den Anschluss der Kollektoren benötigten Teile vorhanden. Die Klemmverschraubungen, also der Übergang zu den Kupferrohren, waren sowohl in 18mm als auch in 22mm ausführbar.

Beim Anschrauben der Reduzierstücke bzw. Wellrohre an die Kollektoren ist es ratsam mit einem Schraubenschlüssel am Kollektor gegenzuhalten. Dichtungen nicht vergessen!!!

Der Sensor 1, der die Aufgabe hat die Kollektortemperatur zu messen wird am letzten Kollektor, also an dem aus dem das warme Wasser zum Puffer gepumpt wird, in die vorhandene Tauchhülse eingesetzt. Der Sensor ist mit Silikon abzudichten.

Wir haben das Sensorkabel noch zusätzlich mit einem Gartenschlauch gegen Witterungseinflüsse geschützt.

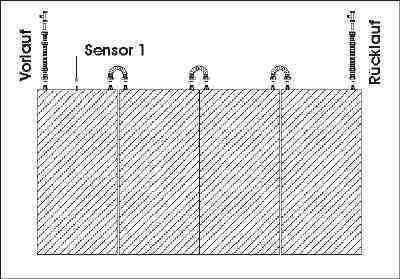

Anschluss Kollektoren
Anschluss Kollektoren
Anschluß mit Reduzierung auf 1/2"
Anschluß mit Reduzierung auf 1/2"
